株式会社 永瀬スクリーン印刷研究所 http://www.nagase-s-r.com
株式会社 永瀬スクリーン印刷研究所
HOME 免責事項など サイトマップ
ニュースリリース インキ 三本ロールミル 会社概要 お問い合わせ
HOME>PE-ACE
Roll mill-Products
pop'n

溶剤タイプ2液反応加熱硬化

PE−ACEは、油や洗剤・アルコールなどへの耐性が高く、1液
タイプでは困難だった耐薬品性が求められる用途での使用が可能です。
また、密着性が良好で最低硬化温度が70℃と低いためプラメッキやアルマイトにも問題なくご使用いただけます。





(1)高い耐薬品性

シャンプーやアルコールなどの内容物や、酸・アルカリ、塩素系など多くの洗浄用薬剤に優れた耐性があります。

試験品 結果 試験条件
エタノール異常なしラビングテスト 100往復
(500g荷重)
シャンプー
ラックススーパーリッチ(ユニリーバ製)
異常なし
マジックリン
 (花王製)
異常なし
サンポール
 (大日本除虫菊製)
異常なし
カビキラー
 (ジョンソン製)
異常なし
キャノーラ油
 (日清オイリオ製)
異常なし

印刷色:黒    乾燥条件:80℃×30min   印刷素地:処理ポリプロピレン(50 mN/m)
数値は実験値であり、保証値ではありません。

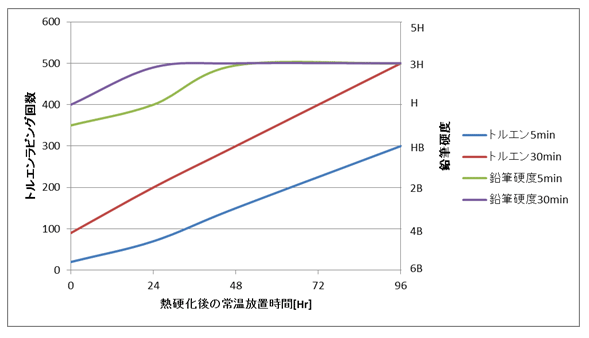

(2)優れた初期硬化性

反応開始5分後から有効な密着や皮膜硬度が得られますので、用途や設備に合わせ硬化時間の短縮が可能で
す。また、後行程での印刷物同士の干渉や設備との接触などによる剥離を減らし、歩留りの向上が期待できま
す。


(3)難接着物への密着

幅広い素材に良好な密着を示し、低温で硬化しますので、高温焼付が出来ないアルマイト処理材やプラメッキ
品などにも適用できます。
また、従来それらの用途で使用されていたインキと比較し堅牢な塗膜を形成しますので諸物性の向上が可能
です。




  • 1. シャンプーボトルや化粧品容器
  • 2. 浴室 ・ 洗面所などの水栓周りや住宅設備機器
  • 3. 電子機器、デジカメの外装筐体
各素材への密着性
処理PE
処理PPアルマイト処理金属メッキステンレス


配合比インキ100部に対し PE-ACE増強剤 を5部添加し、均一に混合してご使用下さい。
ポットライフ8時間
硬化条件70〜90℃ × 30分



試験項目 試験条件 結果
耐摩耗性500g荷重
ガーゼラビング往復回数
100回(目視で有意差なし)
耐アルコール性500g荷重
メタノールラビング往復回数
100回(目視で有意差なし)
耐油性500g荷重
日清キャノーラ油ラビング往復回数
100回(目視で有意差なし)
耐洗剤性500g荷重
マジックリンラビング往復回数
100回(目視で有意差なし)
耐トルエン性500g荷重
トルエンラビング往復回数
100回(目視で有意差なし)
耐MEK性500g荷重
MEKラビング往復回数
50回で素地露出
耐水性水道水中
168時間浸漬
クロスカット試験 100/100
耐酸性10%H2SO4中
24時間浸漬
クロスカット試験 100/100
耐アルカリ性5%NaOH中
24時間浸漬
クロスカット試験 100/100
鉛筆硬度三菱鉛筆(ユニ)3H

印刷色:黒    乾燥条件:80℃×30min   印刷素地:処理ポリプロピレン(50 mN/m)

数値は実験値であり、保証値ではありません。




このページのトップへ
HOME | ニュースリリース | インキ | 三本ロールミル | 会社概要 | お問い合わせ | 免責事項など | サイトマップ
Copyright (C) 2006 Nagase Screen Printing Research Co.,Ltd. All Rights Reserved
